MTB 365 CYLINDER

Промышленная гидравлика · Merit

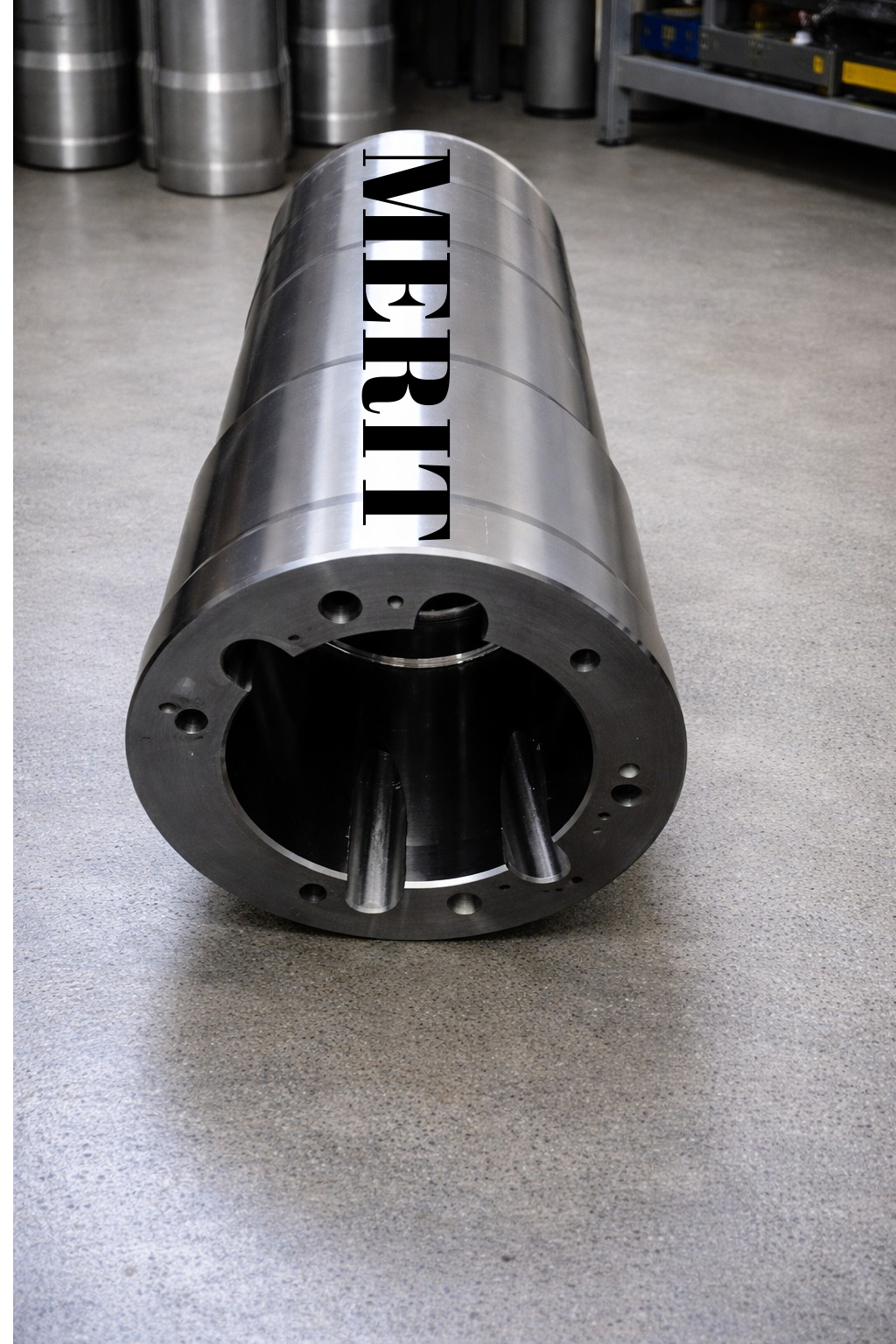

Гидравлический цилиндр точного производства, изготовленный методом горячей ковки и вакуумного дегазирования — для самых требовательных промышленных условий.

---

МАТЕРИАЛ И ПРОИЗВОДСТВО

Метод производства: Горячая формовка методом ковки с использованием Электродуговой печи (ЭДП), Ковшовой печи (КП) и Вакуумного дегазирования (ВД) — обеспечивает исключительную целостность материала.

Химический состав (ковшовый анализ):

Элемент	Значение
Углерод (C)	0,18%
Хром (Cr)	1,60%
Никель (Ni)	1,52%
Молибден (Mo)	0,27%

---

КОНТРОЛЬ КАЧЕСТВА

•⁠ ⁠Твёрдость поверхности: 293 HB — измерено и сертифицировано
•⁠ ⁠Ультразвуковой контроль (УЗК): 100% объёмный контроль каждой единицы
•⁠ ⁠Радиационный тест: Пройден с использованием устройства Radcomm RC 4069-2
•⁠ ⁠Контроль поверхностных трещин: Гарантия отсутствия трещин после механической обработки согласно DIN 7527, часть 6 (февраль 1975 г.)

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ø 280 мм · Длина 750 мм · Гарантия 12 месяцев · Срок изготовления 21 день

---

Каждый цилиндр MTB 365 поставляется с полной документацией по прослеживаемости материала и контролю качества.

1 — B107000101310 — VALVE HOUSING — 1
2 — B108200101300 — ACCUMULATOR COVER — 1
3 — B108100101300 — ACCUMULATOR BOTTOM — 1
4 — B100500101310 — SEAL HOUSING — 1
5 — B100300101310 — PISTON — 1
6 — B100200101310 — CYLINDER — 1
7 — B143000101310 — THRUST RING — 1
8 — B142000101310 — UPPER BUSHING — 1
9 — B141070101310 — LOWER BUSHING — 1
10 — B100100101310 — FRONT HEAD — 1

11 — D201900101300 — LOCK WASHER — 8
14 — B101000101310 — RETAINER — 2
15 — B102710010132 — FLANGE — 2

31 — B107610101300 — SLEEVE COVER-X — 1
32 — B107220101280 — SPOOL 2 — 1
33 — B107100101300 — MAIN SPOOL — 1
34 — B107300101300 — SLEEVE GUIDE — 1
35 — B107500101280 — CHECK VALVE HOUSING — 1
36 — B107510101280 — CHECK VALVE — 1
37 — B107540101280 — CHECK VALVE SPRING GUIDE — 1
38 — B107620101300 — SLEEVE COVER-Y — 1
39 — B107210101280 — SPOOL 1 — 1
40 — B107420101280 — OPERATING VALVE GUIDE — 1
41 — B107410101280 — OPERATING VALVE SPOOL — 1
42 — B102210010005 — OPERATING VALVE SPRING GUIDE — 1
43 — D207440010004 — OPERATING VALVE SHIM PLATE — 1
44 — B107450101280 — OPERATING VALVE COVER — 1

51 — B102200010003 — GUIDE PIN — 1
52 — B101010010001 — WEDGE — 1
53 — B102200010023 — PIN — 2
54 — B102200010035 — PIN — 1
55 — B102210010006 — SPRING GUIDE PIN — 1
57 — B102200010001 — GUIDE PIN — 1
58 — B102200010042 — PIN — 1
59 — B102200010046 — PIN — 1
71 — D203000010002 — SNAP RING — 1

80 — D2025000B0020 — WASHER — 12
81 — D201810010001 — ACCUMULATOR CAP — 1
82 — D202310010024 — ACCUMULATOR MOUNTING BOLT — 8
83 — D2023000G1022 — ACCUMULATOR COVER BOLT — 12
84 — D202320010001 — ACCUMULATOR GAS BOLT — 1
85 — D2023000G1005 — SOCKET BOLT — 8
88 — D2023000B1004 — HEX BOLT — 8
89 — D2025000B0016 — WASHER — 8
92 — D2023000B1005 — HEX BOLT — 12

87 — D2018000A1006 — PLUG — 3
90 — D204100011002 — CHECK VALVE SPRING — 1
93 — D2018000A1010 — PLUG (R3/8″) — 1
94 — D2018000A1025 — PLUG (R1″) — 1

9012 — B1009A0101310 — TIE ROD ASSEMBLY — 4
12 — B100900101310 — TIE ROD — 4
13 — B102410101300 — TIE ROD NUT — 4

301 — B1200B0101310 — HOUSING — 1
303 — B105100100003 — TOP COVER PLATE — 1
304 — B103410101310 — TOP BUFFER — 1
305 — B105000101310 — TOP BUFFER GUIDE PLATE — 1

306 — D203590101310 — WEARING PLATE — 1
307 — D203520101310 — WEARING PLATE — 2
308 — D203510101310 — WEARING PLATE — 2

311 — B103430101310 — BOTTOM BUFFER — 1

312 — D2023000A1007 — HEX BOLT — 14
313 — D2025000A0020 — WASHER — 14
314 — D2024000B0018 — NUT — 14

317 — D204010010002 — RUBBER COVER — 2
321 — D204000010023 — RUBBER PLUG — 4

319 — B103420101310 — SIDE BUFFER — 2
323 — D204000010058 — RETAINER PLUG — 4

Type	Part Number	Length	Weight	Diameter (Ø)
Moil Point	B103320101310	1400 mm / 55.1 in	240 kg / 528 lb	175 mm / 6.9 in
Chisel	B103310101310	1400 mm / 55.1 in	240 kg / 528 lb	175 mm / 6.9 in
Blunt	B103330101310	1400 mm / 55.1 in	253 kg / 556.6 lb	175 mm / 6.9 in
Pyramid	B103340101310	1400 mm / 55.1 in	240 kg / 528 lb	175 mm / 6.9 in
X-Type	B103360101310	1400 mm / 55.1 in	240 kg / 528 lb	175 mm / 6.9 in
G-Type	B103350101310	1400 mm / 55.1 in	240 kg / 528 lb	175 mm / 6.9 in
