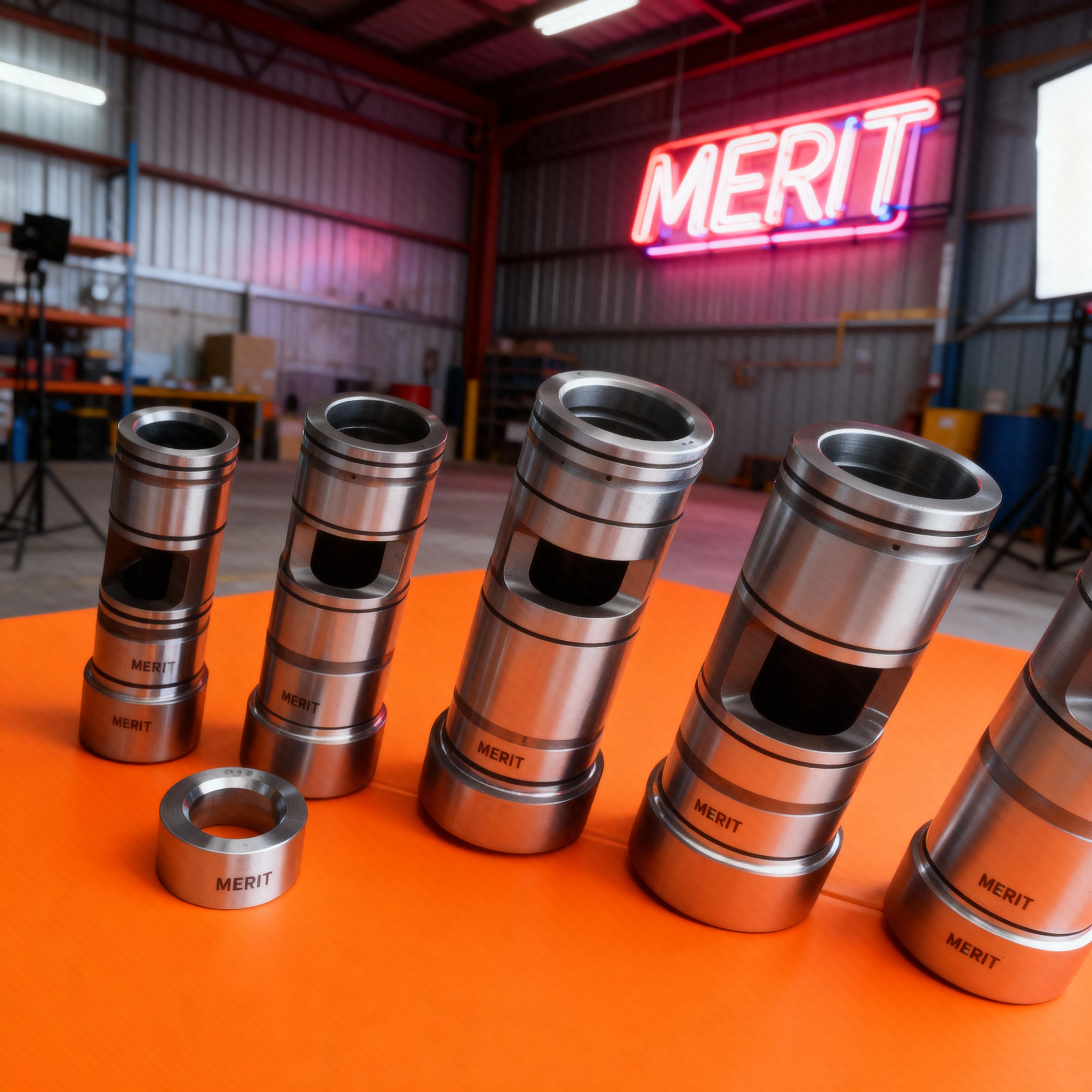

Ersatzbuchse 3315353980 passend für Epiroc SB152. Hochwertige Materialien sorgen für optimale Führung, reduzierte Abnutzung und zuverlässigen Betrieb.
Gefertigt aus legiertem SAE 4140 Stahl (42CrMo4), zeichnet sich das Bauteil durch hohe Festigkeit, ausgezeichnete Verschleißbeständigkeit sowie sehr gute Zähigkeit aus. Das Material ist vergütet und für Anwendungen unter hoher Schlagbelastung und dynamischen Beanspruchungen ausgelegt. SAE 4140 bietet eine optimale Kombination aus Härte, Dauerfestigkeit und Widerstand gegen Ermüdung, wodurch eine lange Standzeit im Hydraulikhammer-Einsatz gewährleistet wird.
-
Länge: 254 mm
-
Durchmesser: 85 mm
-
Durchmesser des Vorderzylinder: 75 mm
-
Spitzendurchmesser: 50 mm
-
Gewicht: 5 kg
Die in diesem Dokument enthaltenen Informationen, Spezifikationen und Beschreibungen dienen ausschließlich allgemeinen Informationszwecken und können ohne vorherige Ankündigung geändert werden. Trotz sorgfältiger Erstellung wird keine ausdrückliche oder stillschweigende Gewähr für die Vollständigkeit, Richtigkeit oder Zuverlässigkeit der Angaben übernommen.
Alle Produkte werden gemäß den Standards des Herstellers und den geltenden Branchenpraktiken geliefert. Der Käufer ist dafür verantwortlich, die Eignung des Produkts für den vorgesehenen Verwendungszweck vor der Nutzung zu prüfen. Unsachgemäße Installation, Verwendung oder Wartung kann zu Geräteausfällen oder Schäden führen, für die keine Haftung übernommen wird.
Jegliche Bezugnahme auf Originalhersteller, Teilenummern oder Marken erfolgt ausschließlich zu Identifikations- und Kompatibilitätszwecken und impliziert keine Zugehörigkeit, Billigung oder Autorisierung.
In keinem Fall haftet der Verkäufer für indirekte, zufällige oder Folgeschäden, die sich aus der Nutzung oder der Unmöglichkeit der Nutzung der gelieferten Produkte ergeben.
Alle Verkäufe unterliegen den allgemeinen Verkaufs- und Lieferbedingungen des Verkäufers.
| Pos. | Marke | Modell | Teilenummer | Werkzeugtyp / Beschreibung |
| 1 | Atlas Copco | MB 1500 | 3363 1021 25 | Stumpfmeißel |
| 2 | Atlas Copco | MB 1500 | 3363 1196 65 | Spitzmeißel (Pyramidenform) |
| 3 | Atlas Copco | MB 1500 | 3363 1196 66 | Flachmeißel (Kreuzform) |
| 4 | Atlas Copco | MB 1500 | 3363 1196 67 | Flachmeißel (Parallelform) |
| 5 | Atlas Copco | MB 1500 | 3363 1196 68 | Stumpfmeißel |
| 6 | Atlas Copco | MB 1200 | 3363 0827 87 | Spitzmeißel |
| 7 | Atlas Copco | MB 1200 | 3363 0829 43 | Flachmeißel (Kreuzform) |
| 8 | Atlas Copco | MB 1200 | 3363 0942 52 | Flachmeißel (Parallelform) |
| 9 | Atlas Copco | MB 1200 | 3363 0829 45 | Stumpfmeißel |
| 10 | Atlas Copco | MB 1200 | 3363 1196 55 | Spitzmeißel (Pyramidenform) |
| 11 | Atlas Copco | MB 1200 | 3363 1196 56 | Flachmeißel (Kreuzform) |
| 12 | Atlas Copco | MB 1200 | 3363 1196 57 | Flachmeißel (Parallelform) |
| 13 | Atlas Copco | MB 1200 | 3363 1196 58 | Stumpfmeißel |
| 14 | Atlas Copco | MB 1000 | 3363 0848 77 | Spitzmeißel |
| 15 | Atlas Copco | MB 1000 | 3363 0848 87 | Flachmeißel (Kreuzform) |
| 16 | Atlas Copco | MB 1000 | 3363 0942 51 | Flachmeißel (Parallelform) |
| 17 | Atlas Copco | MB 1000 | 3363 0901 13 | Stumpfmeißel |
| 18 | Atlas Copco | MB 1000 | 3363 1196 45 | Spitzmeißel (Pyramidenform) |
| 19 | Atlas Copco | MB 1000 | 3363 1196 46 | Flachmeißel (Kreuzform) |
| 20 | Atlas Copco | MB 1000 | 3363 1196 47 | Flachmeißel (Parallelform) |
| 21 | Atlas Copco | MB 1000 | 3363 1196 48 | Stumpfmeißel |
| 22 | Atlas Copco | MB 750 | 3363 1032 45 | Spitzmeißel |
| 23 | Atlas Copco | MB 750 | 3363 1032 46 | Flachmeißel (Kreuzform) |
| 24 | Atlas Copco | MB 750 | 3363 1032 47 | Flachmeißel (Parallelform) |
| 25 | Atlas Copco | MB 750 | 3363 1047 85 | Stumpfmeißel |
| 26 | Atlas Copco | MB 750 | 3363 1196 34 | Spitzmeißel (Pyramidenform) |
| 27 | Atlas Copco | MB 750 | 3363 1196 35 | Flachmeißel (Kreuzform) |
| 28 | Atlas Copco | MB 750 | 3363 1196 36 | Flachmeißel (Parallelform) |
| 29 | Atlas Copco | MB 750 | 3364 1196 37 | Stumpfmeißel |
| 30 | Atlas Copco | MB 700 | 3363 0687 05 | Spitzmeißel |
| 31 | Atlas Copco | MB 700 | 3363 0687 07 | Flachmeißel |
| 32 | Atlas Copco | MB 700 | 3363 0689 07 | Stumpfmeißel |
| 33 | Atlas Copco | SB 1102 | 3363 0946 80 | Spitzmeißel |
| 34 | Atlas Copco | SB 1102 | 3363 0914 74 | Flachmeißel (Kreuzform) |
| 35 | Atlas Copco | SB 1102 | 3363 0827 87 | Spitzmeißel |
| 36 | Atlas Copco | SB 1102 | 3363 0829 43 | Flachmeißel (Kreuzform) |
| 37 | Atlas Copco | SB 1102 | 3363 0829 45 | Stumpfmeißel |
| 38 | Atlas Copco | SB 1102 | 3363 1183 28 | Spitzmeißel |
| 39 | Atlas Copco | SB 1102 | 3363 1183 34 | Flachmeißel (Kreuzform) |
| 40 | Atlas Copco | SB 1102 | 3363 1031 57 | Stumpfmeißel |
| 41 | Atlas Copco | SB 1102 | 3363 1196 55 | Spitzmeißel (Pyramidenform) |
| 42 | Atlas Copco | SB 1102 | 3363 1196 56 | Flachmeißel (Kreuzform) |
| 43 | Atlas Copco | SB 1102 | 3363 1196 57 | Flachmeißel (Parallelform) |
| 44 | Atlas Copco | SB 1102 | 3363 1196 58 | Stumpfmeißel |
| 45 | Atlas Copco | SB 702 | 3083 3409 51 | Spitzmeißel |
| 46 | Atlas Copco | SB 702 | 3083 3409 56 | Flachmeißel (Kreuzform) |
| 47 | Atlas Copco | SB 702 | 3083 3409 58 | Flachmeißel (Parallelform) |
| 48 | Atlas Copco | SB 702 | 3083 3409 52 | Stumpfmeißel |
| 49 | Atlas Copco | SB 702 | 3083 3424 16 | Spitzmeißel (Pyramidenform) |
| 50 | Atlas Copco | SB 702 | 3083 3424 17 | Flachmeißel (Kreuzform) |
| 51 | Atlas Copco | SB 702 | 3083 3424 18 | Flachmeißel (Parallelform) |
| 52 | Atlas Copco | SB 552 | 3083 3409 05 | Spitzmeißel |
| 53 | Atlas Copco | SB 552 | 3083 3409 06 | Flachmeißel (Kreuzform) |
| 54 | Atlas Copco | SB 552 | 3083 3409 07 | Stumpfmeißel |
| 55 | Atlas Copco | SB 552 | 3083 3409 15 | Spitzmeißel (Pyramidenform) |
| 56 | Atlas Copco | SB 552 | 3083 3409 16 | Flachmeißel (Kreuzform) |
| 57 | Atlas Copco | SB 552 | 3083 3409 17 | Flachmeißel (Parallelform) |
| 58 | Atlas Copco | SB 452 | 3083 3177 00 | Spitzmeißel |
| 59 | Atlas Copco | SB 452 | 3083 3177 14 | Spitzmeißel |
| 60 | Atlas Copco | SB 452 | 3083 3178 00 | Flachmeißel (Kreuzform) |
| 61 | Atlas Copco | SB 452 | 3083 3177 00 | Stumpfmeißel |
| 62 | Atlas Copco | SB 302 | 3083 3191 00 | Spitzmeißel |
| 63 | Atlas Copco | SB 302 | 3083 3191 01 | Flachmeißel (Kreuzform) |
| 64 | Atlas Copco | SB 302 | 3083 3191 06 | Spitzmeißel (konisch) |
| 65 | Atlas Copco | SB 302 | 3083 3192 05 | Flachmeißel (Kreuzform) |
| 66 | Atlas Copco | SB 302 | 3083 3195 06 | Stumpfmeißel |
| 67 | Atlas Copco | SB 202 | 3083 3162 00 | Spitzmeißel |
| 68 | Atlas Copco | SB 202 | 3083 3162 01 | Spitzmeißel |
| 69 | Atlas Copco | SB 202 | 3083 3161 00 | Flachmeißel (Kreuzform) |
| 70 | Atlas Copco | SB 202 | 3363 0983 75 | Flachmeißel (Kreuzform) |
| 71 | Atlas Copco | SB 202 | 3083 3162 06 | Spitzmeißel (konisch) |
| 72 | Atlas Copco | SB 202 | 3083 3161 05 | Flachmeißel (Kreuzform) |
| 73 | Atlas Copco | SB 202 | 3083 3411 05 | Stumpfmeißel |
| 74 | Atlas Copco | SB 152 | 3083 3169 00 | Spitzmeißel |
| 75 | Atlas Copco | SB 152 | 3083 3169 01 | Spitzmeißel |
| 76 | Atlas Copco | SB 152 | 3083 3170 00 | Flachmeißel (Kreuzform) |
| 77 | Atlas Copco | SB 152 | 3083 3409 34 | Flachmeißel (Kreuzform) |
| 78 | Atlas Copco | SB 152 | 3083 3424 13 | Spitzmeißel (konisch) |
| 79 | Atlas Copco | SB 152 | 3083 3424 15 | Flachmeißel (Kreuzform) |
| 80 | Atlas Copco | SB 152 | 3083 3424 14 | Stumpfmeißel |
| 81 | Atlas Copco | SB 102 | 3083 3409 08 | Spitzmeißel |
| 82 | Atlas Copco | SB 102 | 3083 3409 09 | Flachmeißel (Kreuzform) |
| 83 | Atlas Copco | SB 102 | 3083 3424 10 | Spitzmeißel (konisch) |
| 84 | Atlas Copco | SB 102 | 3083 3424 11 | Flachmeißel (Kreuzform) |
| 85 | Atlas Copco | SB 102 | 3083 3424 12 | Stumpfmeißel |
| 86 | Atlas Copco | SB 5 | 3083 3409 18 | Spitzmeißel (konisch) |
| 87 | Atlas Copco | SB 5 | 3083 3409 19 | Flachmeißel (Kreuzform) |
| 88 | Atlas Copco | SB 5 | 3083 3409 18 | Spitzmeißel (konisch) |
| 89 | Atlas Copco | SB 5 | 3083 3409 19 | Flachmeißel (Kreuzform) |
| 90 | Atlas Copco | EC 180 T | 3363 0944 55 | Stumpfmeißel |
| 91 | Atlas Copco | EC 180 T | 3363 1195 33 | Spitzmeißel (Pyramidenform) |
| 92 | Atlas Copco | EC 180 T | 3363 1195 34 | Flachmeißel (Kreuzform) |
| 93 | Atlas Copco | EC 180 T | 3363 1195 35 | Flachmeißel (Parallelform) |
| 94 | Atlas Copco | EC 180 T | 3363 1195 36 | Stumpfmeißel |
| 95 | Atlas Copco | EC 165 T | 3363 0918 02 | Stumpfmeißel |
| 96 | Atlas Copco | EC 165 T | 3363 1195 11 | Spitzmeißel (Pyramidenform) |
| 97 | Atlas Copco | EC 165 T | 3363 1195 12 | Flachmeißel (Kreuzform) |
| 98 | Atlas Copco | EC 165 T | 3363 1195 13 | Flachmeißel (Parallelform) |
| 99 | Atlas Copco | EC 165 T | 3363 1195 14 | Stumpfmeißel |
| 100 | Atlas Copco | EC 155 T | 3363 1196 15 | Spitzmeißel (Pyramidenform) |
| 101 | Atlas Copco | EC 155 T | 3363 1196 16 | Flachmeißel (Kreuzform) |
| 102 | Atlas Copco | EC 155 T | 3363 1196 17 | Flachmeißel (Parallelform) |
| 103 | Atlas Copco | EC 155 T | 3363 1196 18 | Stumpfmeißel |
| 104 | Atlas Copco | EC 150 T | 3363 1196 09 | Spitzmeißel (Pyramidenform) |
| 105 | Atlas Copco | EC 150 T | 3363 1196 10 | Flachmeißel (Kreuzform) |
| 106 | Atlas Copco | EC 150 T | 3363 1196 11 | Flachmeißel (Parallelform) |
| 107 | Atlas Copco | EC 150 T | 3363 1196 12 | Stumpfmeißel |
| 108 | Atlas Copco | EC 150 T | 3363 0822 41 | Spitzmeißel |
| 109 | Atlas Copco | EC 150 T | 3363 0822 43 | Flachmeißel (Kreuzform) |
| 110 | Atlas Copco | EC 150 T | 3363 0822 45 | Stumpfmeißel |
| 111 | Atlas Copco | EC 140 T | 3363 1196 75 | Spitzmeißel (Pyramidenform) |
| 112 | Atlas Copco | EC 140 T | 3363 1196 76 | Flachmeißel (Kreuzform) |
| 113 | Atlas Copco | EC 140 T | 3363 1196 77 | Flachmeißel (Parallelform) |
| 114 | Atlas Copco | EC 140 T | 3363 1196 78 | Stumpfmeißel |
| 115 | Atlas Copco | EC 135 T | 3363 1203 57 | Spitzmeißel (Pyramidenform) |
| 116 | Atlas Copco | EC 135 T | 3363 1201 54 | Flachmeißel (Kreuzform) |
| 117 | Atlas Copco | EC 135 T | 3363 1201 55 | Stumpfmeißel |
| 118 | Atlas Copco | EC 120 T | 3363 1203 55 | Spitzmeißel (Pyramidenform) |
| 119 | Atlas Copco | EC 120 T | 3363 1201 48 | Flachmeißel (Kreuzform) |
| 120 | Atlas Copco | EC 120 T | 3363 1201 49 | Stumpfmeißel |
| 121 | Atlas Copco | EC 100 T | 3363 1201 44 | Spitzmeißel (Pyramidenform) |
| 122 | Atlas Copco | EC 100 T | 3363 1201 42 | Flachmeißel (Kreuzform) |
| 123 | Atlas Copco | EC 100 T | 3363 1201 43 | Stumpfmeißel |
| 124 | Atlas Copco | EC 90 T | 3363 1190 17 | Spitzmeißel (Pyramidenform) |
| 125 | Atlas Copco | EC 90 T | 3363 1190 18 | Flachmeißel (Kreuzform) |
| 126 | Atlas Copco | EC 90 T | 3363 1190 15 | Stumpfmeißel |
| 127 | Atlas Copco | EC 80 T | 3083 3424 32 | Spitzmeißel (Pyramidenform) |
| 128 | Atlas Copco | EC 80 T | 3083 3424 33 | Flachmeißel (Kreuzform) |
| 129 | Atlas Copco | EC 80 T | 3083 3424 34 | Stumpfmeißel |
| 130 | Atlas Copco | EC 70 T | 3083 3424 29 | Spitzmeißel (Pyramidenform) |
| 131 | Atlas Copco | EC 70 T | 3083 3424 30 | Flachmeißel (Kreuzform) |
| 132 | Atlas Copco | EC 70 T | 3083 3424 31 | Stumpfmeißel |
| 133 | Atlas Copco | EC 60 T | 3083 3424 27 | Spitzmeißel (Pyramidenform) |
| 134 | Atlas Copco | EC 60 T | 3083 3424 28 | Flachmeißel (Kreuzform) |
| 135 | Atlas Copco | EC 60 T | 3083 3424 28 | Stumpfmeißel |
| 136 | Atlas Copco | EC 50 T | 3083 3424 23 | Spitzmeißel (Pyramidenform) |
| 137 | Atlas Copco | EC 50 T | 3083 3424 25 | Flachmeißel (Kreuzform) |
| 138 | Atlas Copco | EC 50 T | 3083 3424 24 | Stumpfmeißel |
| 139 | Atlas Copco | EC 40 T | 3083 3424 21 | Spitzmeißel (Pyramidenform) |
Based on the spare parts list for the SB 152 hydraulic breaker, here are the part numbers and their corresponding names organized by category:
Kits and Consumables
- 3363 0949 13: Chisel paste cartridge for grease gun (12 x 400 g)
- 3363 1064 47: Chisel paste cartridge (150 g x 12)
- 3315 2905 91: Label kit
- 3382 0700 47: Start-Up Kit Blunt
- 3382 0700 45: Start-Up Kit Chisel (cross)
- 3382 0700 46: Start-Up Kit Chisel (X-Profile)
- 3382 0700 43: Start-Up Kit Moil point
- 3382 0700 44: Start-Up Kit Moil point (X-Profile)
- 3315 4195 03: Start-Up Kit Plus
- 3315 2824 90: Accumulator repair kit
- 3315 3521 40: Lower hammer part kit
- 3315 2905 90: Seal kit
Main Spare Parts
- 3315 3539 80: Bushing standard, complete
- 3315 3564 00: Scraper ring
- 0663 2102 89: O-ring (64.5 x 3 mm)
- 3315 2918 00: Stop ring
- 0686 1000 09: Plug (Ø10 mm)
- 0686 6442 07: Hex. socket plug
- 3315 3952 00: Water Nozzle
- 3315 2930 00: Lock pin
- 0108 1691 26: Spring pin (option)
- 3315 1470 00: Retainer bar
- 3315 1419 00: Lock buffer
- 0686 3718 01: Plug (VSTI R 3⁄8 – ED)
- 3315 2933 00: Coil spring
- 3315 2889 00: Diaphragm support
- 3315 2890 00: Diaphragm
- 3315 2824 00: Accumulator house
- 0211 1965 34: Hexagon socket screw
- 0686 3718 05: Plug (VSTI R 1⁄8-ED)
- 3115 3290 02: Seal (SRC 8 x 14 x 2.4 mm)
- 0663 2120 00: O-ring (13.3 x 2.4 mm)
- 3315 3660 00: Charge valve
- 0663 2114 00: O-ring (7.3 x 2.4 mm)
- 0101 4140 00: Parallel pin (D4 x 25 mm)
- 0580 0018 46: Nipple, complete
- 0664 0000 03: Seal ring
- 0663 9055 01: O-ring (12.42 x 1.78 mm)
- 0570 7000 19: Cap
- 3315 3640 00: Valve cover
- 0663 2114 90: O-ring (31.2 x 3 mm)
- 3315 2919 00: Control valve
- 0665 0900 14: Seal (SCR 10 x 16 x 2.4 mm)
- 3315 3050 00: Plug
- 3315 3350 00: Pressure relief valve, complete
- 0663 9032 01: O-ring (15.6 x 1.78 mm)
- 0663 9054 01: O-ring (10.82 x 1.78 mm)
- 3315 3695 51: Restrictor standard, complete
- 0544 2153 00: Grease nipple (ISO 7-R 1/4)
- 0665 9099 54: Wiper
- 0665 0701 31: Piston rod seal
- 0663 2114 56: O-ring (86 x 3 mm)
- 0663 2106 31: O-ring (88.62 x 1.78 mm)
- 3315 2913 00: Liner
- 0663 2100 53: O-ring (84.5 x 3 mm)
- 3315 2917 00: Piston
- 0665 0701 32: Piston rod seal
- 3315 2939 00: Back head
- 3315 2448 81: Check valve, complete
- 3315 2808 00: Valve rubber
- 0147 1481 03: Bolt
- 3315 3043 00: Base plate with through borings
- 3315 2964 90: Bolt kit
Optional Parts (Bushings & Restrictors)
- 3315 3539 60: Bushing oversize, complete
- 3315 3539 63: Bushing oversize, complete
- 0663 2106 12: O-RING
- 3315 3695 35: Restrictor, complete
- 3315 3695 40: Restrictor, complete
Working Tools
- 3083 3169 00 / 01: Moil point
- 3363 0982 50: Moil point (X-profile)
- 3083 3170 00 / 3083 3409 34: Chisel (cross)
- 3363 0982 51: Chisel (X-profile)
- 3083 3182 00: Blunt tool
- 3083 3171 00: Wide chisel
- 3083 3172 00: Wide chisel indexed 90º
- 3083 3173 00: Asphalt cutter
- 3083 3174 00: Asphalt cutter indexed 90º
- 3315 3701 00: Shaft
- 3315 3706 00: Tamping pad (square)
- 3315 3714 00: Post driver pad (round)
- 3315 3721 00: Pile driver pad (round)
- 3315 3728 00: Bushing pad (round)
Accessories
- 0909 1071 00: Grease gun for 400 g cartridge
- 3362 2639 00: Chisel paste container (15 kg)
- 3362 2632 75: Chisel paste container (45 kg)
- 3360 9204 15: Filling device for accumulator
- 3363 0944 59: Nipple, for charging the accumulator
- 3361 3298 03: Filling hose for charging the accumulator
- 3315 3531 00: Bushing wear controller
- 3360 9957 17: Hose (length 1500 mm)
- 3362 2351 59: Hose (length 2000 mm)
- 3363 0833 13: Hose (length 2400 mm)
- 3363 0980 18: Additional fitting kit
